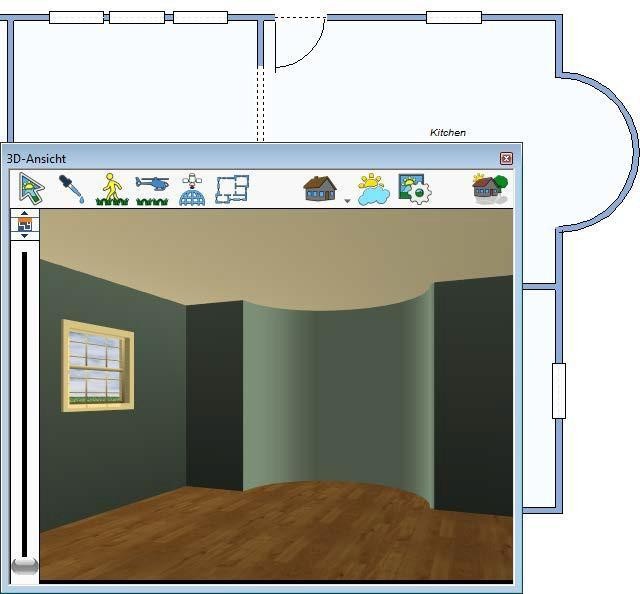

Gebogene wand zeichnen

Mit dem Werkzeug "Gebogene Wand" wird anhand des vorgegebenen Durchmessers und Winkels eine gebogene Wand erstellt. Standardmäßig ist jedes Kurvensegment 106,6 Zentimeter lang, doch diese Vorgabe kann vor dem Zeichnen auf der Registerkarte "Eigenschaften" im Textfeld "Gebog. Seg. Länge" geändert werden.

So wird eine gebogene Wand gezeichnet

1 Klicken Sie auf der Registerkarte Stockwerksplan auf das Werkzeug Gebogene Wand. Das Dialogfeld Gebogene Wand-Werkzeug Eigenschaften wird eingeblendet.

2 Geben Sie die Länge für das Wandsegment in das Feld ein und klicken Sie auf OK.

3 Klicken Sie ins Design-Fenster, halten Sie die Maustaste gedrückt, um den Startpunkt des kreisförmigen Wandsegments vorzugeben und ziehen Sie. Eine Gummiband-Linie wird angezeigt und folgt dem Mauszeiger. Diese Linie beschreibt den Durchmesser der gebogenen Wand.

4 Lassen Sie die Maustaste los, wenn die gewünschte Wandlänge erreicht wurde.

5 Ziehen Sie die Maus im oder entgegen dem Uhrzeigersinn, um die gewünschte Form zu erstellen.

6 Klicken Sie, um den Vorgang zu beenden.

Hinweis: Drücken Sie die UMSCHALT-Taste, um die Richtung des Bogens umzukehren.

Mit dem Werkzeug "Erkerwand" wird an einer vorhandenen Wand ein rechtwinkliger oder schräger Erkerabschnitt erstellt. Wählen Sie vor dem Zeichnen über die Schaltfläche "Erker-Stil" auf der Registerkarte "Eigenschaften" einen winkligen oder rechteckigen Stil. Nach der Platzierung kann der Erker-Stil nicht mehr geändert werden.
