Steckdosen und Schalter platzieren

Mit Architekt 3D lassen sich elektrische Komponenten ganz einfach zum Hausplan hinzufügen. Die Werkzeuge sind übersichtlich auf Registerkarten angeordnet. Wählen Sie einfach die zu platzierenden Komponenten aus und klicken Sie darauf. Die Bemaßungslinien werden automatisch eingeblendet. So können Sie Komponenten ganz einfach in einer bestimmten Entfernung von einer benachbarten Wand oder einer anderen elektrischen Komponente platzieren. Wenn Sie bestimmte Steckdosen oder Schalter platzieren, wird das betreffende Objekt automatisch am Wandsegment ausgerichtet, um die exakte Platzierung zu vereinfachen. Boden- und Deckensteckdosen werden nicht an Wänden ausgerichtet. Wenn eine Steckdose in einer Reichweite von 15,24 cm zu einer Wasserquelle z.

B. in einer Küche, einem Badezimmer oder im

Freien platziert wird, sollten Sie immer eine FI-Steckdose wählen. Diese Steckdosen schalten sich automatisch aus, wenn sie nass werden.

So werden Steckdosen platziert

1 Klicken Sie auf der Registerkarte Elektro-Plan in der Werkzeuggruppe auf das Steckdosen.

2 Wählen Sie auf der Registerkarte Werkzeugoptionen im Drop-down-Menü Wandsteckdosen die gewünschte Bibliothek aus.

3 Klicken Sie in der Vorschauleiste auf den gewünschten Steckdosenstil.

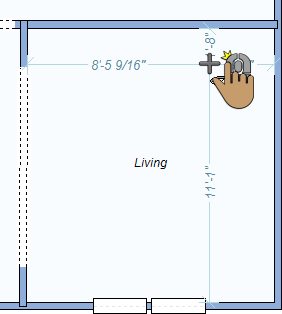

4 Klicken Sie auf ein Wandsegment. Halten Sie die Maustaste gedrückt und ziehen Sie. Während Sie die Steckdose oder den Schalter über die Wand ziehen, werden die Maße angezeigt. Die Bemaßungslinien dokumentieren die Entfernung vom Mittelpunkt der Steckdose oder des Schalters bis zum nächsten Wandsegment oder einer anderen elektrischen Komponente.

5 Lassen Sie die Maustaste los, um die Steckdose oder den Schalter zu platzieren.

So werden Schalter platziert

1 Klicken Sie auf der Registerkarte Elektro-Plan in der Werkzeuggruppe auf das Schalter.

2 Wählen Sie auf der Registerkarte Werkzeugoptionen im Drop-down-Menü Schalter die gewünschte Bibliothek aus.

3 Klicken Sie in der Vorschauleiste auf den gewünschten Schalterstil.

4 Klicken Sie auf ein Wandsegment. Halten Sie die Maustaste gedrückt und ziehen Sie. Während Sie die Steckdose oder den Schalter über die Wand ziehen, werden die Maße angezeigt. Die Bemaßungslinien dokumentieren die Entfernung vom Mittelpunkt der Steckdose oder des Schalters bis zum nächsten Wandsegment oder einer anderen elektrischen Komponente.

5 Lassen Sie die Maustaste los, um die Steckdose oder den Schalter zu platzieren.

So werden Decken- oder Bodensteckdosen platziert

1 Klicken Sie auf der Registerkarte Elektro-Plan in der Werkzeuggruppe auf das Werkzeug Deckensteckdose oder Bodensteckdose.

2 Wählen Sie auf der Registerkarte Werkzeugoptionen im Drop-down-Menü Steckdosen die gewünschte Bibliothek aus.

3 Klicken Sie in der Vorschauleiste auf den gewünschten Steckdosenstil.

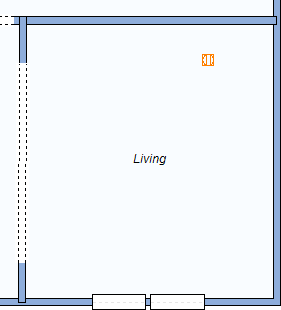

4 Klicken Sie ins Design-Fenster, um die Steckdose zu platzieren.

So werden eine Decken- oder Bodensteckdose über eine bestimmte Entfernung verschoben

1 Klicken Sie in der Werkzeuggruppe Bearbeiten auf das Auswahl-Werkzeug.

2 Klicken Sie auf die Steckdose, die verschoben werden soll. Es werden Auswahl-Kontrollpunkte angezeigt.

3 Klicken Sie im Menü Bearbeiten auf Verschieben. Das Dialogfeld Verschieben wird eingeblendet.

4 Wählen Sie kartesische oder polare Koordinaten.

5 Geben Sie die Werte für die X- und Y-Achse ein und klicken Sie auf OK.

6 Die Steckdose wird an die angegebene Position verschoben.
