3D-Mapping
Flächen-UV-Darstellung
Nur von TurboCAD Pro Platinum unterstützt

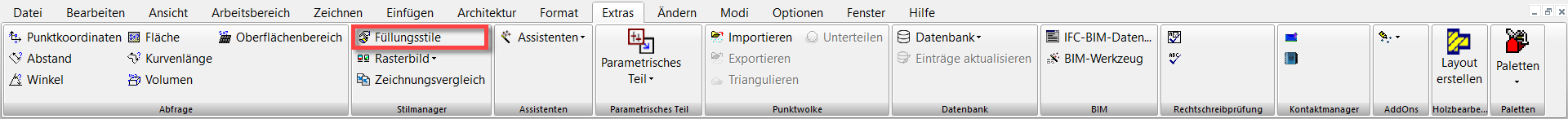

Menü: Extras, Flächen-UV-Darstellung
Flächen-UV-Darstellung wird verwendet, um eine UV-Darstellung der ausgewählten ACIS-Fläche als separates Objekt zu erhalten.
So erzeugen Sie eine UV-Flächendarstellung:
- Aktivieren Sie die Funktion Flächen-UV-Darstellung.
- Klicken Sie auf die Fläche des 3D-Objekts, für das Sie eine Flächen-UV-Darstellung erstellen möchten.
- Positionieren Sie die UV-Darstellung an der gewünschten Stelle in der Zeichnung.
Die Flächen-UV-Darstellung hat folgende Eigenschaften, die sich in der Palette Auswahlinformationen bearbeiten lassen: Maßstab U, Maßstab V, PeriodeV, PeriodeU-Anzahl.
Kontextmenüoption:
Periodizität verwenden: Diese Option ermöglicht die Steuerung der UV-Darstellung unter Verwendung der Periodizität der Flächengleichung.
Oberfläche auf Fläche
Nur von TurboCAD Pro Platinum unterstützt
Menü: Extras, Oberfläche auf Fläche
Die Funktion Oberfläche auf Fläche wird verwendet, um eine 3D-Mapping-Oberfläche aus einer ausgewählten UV-Darstellung und einer 2D-Kontur, die auf der UV-Darstellung liegt, zu erzeugen.
So erzeugen Sie eine Oberfläche auf einer Fläche:
- Aktivieren Sie die Funktion Oberfläche auf Fläche.
- Wählen Sie das Flächen-UV-Darstellungsobjekt aus
- Wählen Sie ein geschlossenes 2D-Element, das auf der Flächen-UV-Darstellung liegt.
- Klicken Sie auf Auswahl beenden.
Unter Stärke lässt sich die Stärke der 3D-Map-Oberfläche festlegen. Bei dem sich ergebenden Objekt handelt es sich nicht um einen ACIS-Körper, sondern um eine TC-Oberfläche.
